1 Basic example

This notebook runs a basic parametrization of the model.

We simulate an SIR epidemic in a system of M subpopulations.

import numpy as np
import networkx as nx
import matplotlib
import matplotlib.pyplot as plt

from EpiCommute import SIRModel

matplotlib.rc('figure', dpi=200)
np.random.seed = 1234

Inicialización de la metapoblación

En este bloque generamos un ejemplo sintético de una metapoblación.

  • Número de subpoblaciones: M = 20
    Define cuántas regiones (nodos) tendrá el sistema.

  • Matriz de movilidad: mobility = np.random.rand(M, M)
    Se crea una matriz \(M \times M\) con valores aleatorios en ([0,1]), donde cada entrada:

    $(j, i) $

    representa la intensidad del flujo de personas desde la región \(i\) hacia la región \(j\).
    En este ejemplo, la movilidad es completamente aleatoria (no basada en datos reales).

  • Tamaños de las subpoblaciones: subpopulation_sizes = np.random.randint(20, 100, M)
    Se asigna a cada región un tamaño poblacional entero aleatorio entre 20 y 100.

Interpretación

  • Tenemos \(M\) regiones conectadas entre sí.
  • Cada región tiene una población distinta.
  • La matriz de movilidad define cómo se conectan las regiones mediante flujos de personas.

Este bloque construye la estructura básica sobre la que se simulará la dinámica epidémica.

M = 20    # Number of subpopulations

# Initialize a random mobility matrix
mobility = np.random.rand(M, M)

# Choose random subpopulation sizes
subpopulation_sizes = np.random.randint(20,100,M)
subpopulation_sizes
array([70, 56, 32, 80, 63, 99, 66, 64, 78, 20, 44, 51, 58, 26, 42, 22, 28,
       34, 53, 38])

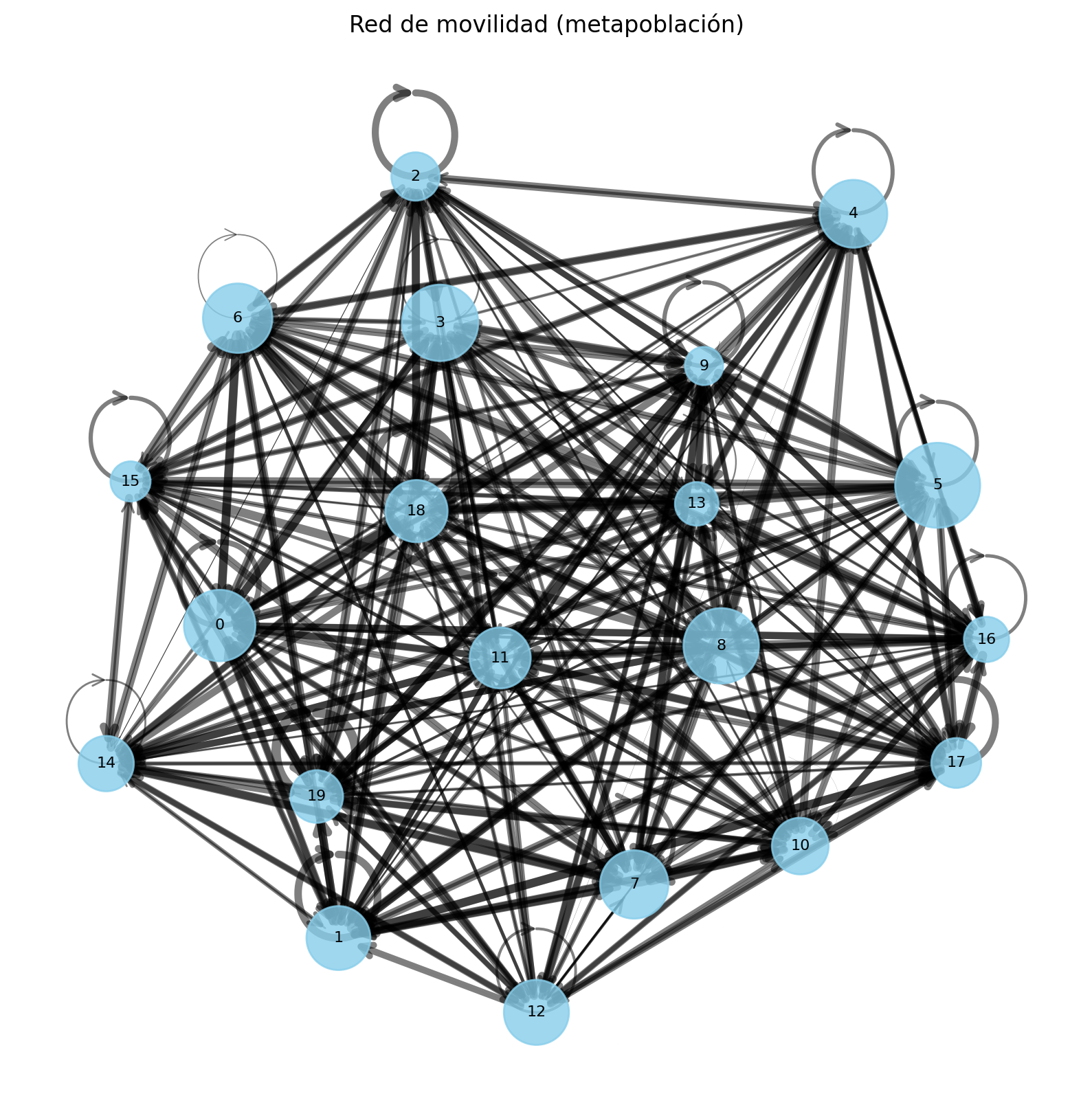

Visualización de la red de movilidad

En este bloque construimos y visualizamos una red dirigida que representa la metapoblación:

  • Nodos: cada nodo corresponde a una subpoblación (región).
  • Tamaño del nodo: proporcional al tamaño de la población de esa región.
  • Aristas dirigidas (flechas): representan los flujos de movilidad entre regiones.
  • Grosor de las aristas: proporcional a la intensidad del flujo (más grueso = mayor movilidad).

El grafo se construye con networkx a partir de la matriz de movilidad, donde cada entrada ( (i, j) ) indica el flujo desde la región (i) hacia la región (j).

Para facilitar la interpretación visual: - Se utiliza un layout tipo spring para distribuir los nodos en el espacio. - Los pesos de las aristas se normalizan para escalar su grosor. - Opcionalmente, se puede aplicar un umbral para mostrar solo las conexiones más relevantes.

Esta visualización ayuda a entender cómo la estructura de movilidad conecta las subpoblaciones y condiciona la propagación de la epidemia.

# --- Create directed graph ---
G = nx.DiGraph()

# Add nodes with population attribute
for i in range(M):
    G.add_node(i, population=subpopulation_sizes[i])

# Add edges with mobility weights
for i in range(M):
    for j in range(M):
        if mobility[i, j] > 0:  # you can threshold here if needed
            G.add_edge(i, j, weight=mobility[i, j])

# --- Layout ---
pos = nx.spring_layout(G, seed=42)  # nice spatial layout

# --- Node sizes (scaled) ---
node_sizes = subpopulation_sizes * 20  # adjust scale if needed

# --- Edge widths (scaled) ---
weights = np.array([G[u][v]['weight'] for u, v in G.edges()])
edge_widths = 5 * (weights / weights.max())  # normalize + scale

# --- Draw ---
plt.figure(figsize=(10, 10))

# Nodes
nx.draw_networkx_nodes(
    G, pos,
    node_size=node_sizes,
    node_color='skyblue',
    alpha=0.8
)

# Edges
nx.draw_networkx_edges(
    G, pos,
    width=edge_widths,
    alpha=0.5,
    arrows=True,
    arrowsize=15,
    arrowstyle='->'
)

# Labels
nx.draw_networkx_labels(G, pos, font_size=8)

plt.title("Red de movilidad (metapoblación)")
plt.axis('off')
plt.show()

Parámetros epidemiológicos e inicialización

En este bloque definimos los parámetros del modelo SIR y las condiciones iniciales de la simulación.

Parámetros epidemiológicos

  • Tasa de infección: beta = 0.375
    Controla la probabilidad de transmisión por contacto.

  • Tasa de recuperación: mu = 1/8
    Representa la fracción de individuos infectados que se recuperan por unidad de tiempo (en este caso, un tiempo medio de infección de 8 días).

  • Número reproductivo básico: R0 = beta / mu
    Indica el número medio de infecciones secundarias generadas por un individuo infectado en una población completamente susceptible.

Condiciones iniciales

  • Número inicial de infectados: initial_infected = 10
    Cantidad de individuos con los que comienza la epidemia.

  • Región de inicio: outbreak_source = 9
    Índice de la subpoblación donde se introduce la infección (también puede ser 'random').

  • Tiempo total de simulación: T_max = 100
    Duración total del experimento in silico.

Inicialización del modelo

Se crea una instancia del modelo SIRModel utilizando:

  • La estructura de movilidad (mobility)
  • Los tamaños poblacionales (subpopulation_sizes)
  • Los parámetros epidemiológicos y de simulación

Además:

  • dt controla el paso de tiempo de la simulación
  • dt_save define cada cuánto se guardan los resultados
  • VERBOSE=True permite seguir el progreso de la simulación

Finalmente, se ejecuta la simulación con:

  • model.run_simulation()

Interpretación

Este bloque define completamente el experimento:

  • Qué tan contagiosa es la enfermedad
  • Cuánto dura la infección
  • Dónde comienza el brote
  • Cuánto tiempo se simula

👉 A partir de aquí, el modelo evoluciona dinámicamente la epidemia en la red de subpoblaciones.

########################
# Epidemic parameters
########################

# Infectious rate
beta = 0.375

# Recovery rate (1/days)
mu   = 1.0/8.0

# Basic reproduction number
R0   = beta / mu

#########################
# Initial conditions
#########################

# Number of initial infected
initial_infected = 10

# Index of the region where the epidemic starts (accepts 'random')
outbreak_source  = 9

# Total simulation time
T_max = 100

# Initialize the model
model = SIRModel(
            mobility,
            subpopulation_sizes,
            outbreak_source=outbreak_source, # random outbreak location
            dt=0.1,                          # simulation time interval
            dt_save=1,                       # time interval when to save observables
            I0=initial_infected,             # number of initial infected
            T_max=T_max,                     # Max simulation time
            VERBOSE=True                     # print verbose output
        )

result = model.run_simulation()

region_ids = [f"R{i}" for i in range(M)]

time = result['t']
I = np.array(result['I']) # Infected per patch per time T_max x M
S = np.array(result['S']) # Suceptibles per patch per time T_max x M
R = np.array(result['R']) # Recovered per patch per time T_max x M

S_total = S.sum(axis=1)
I_total = I.sum(axis=1)
R_total = R.sum(axis=1)
Starting Simulation ...
Simulation completed
Time: 0min 2.87s

Show results

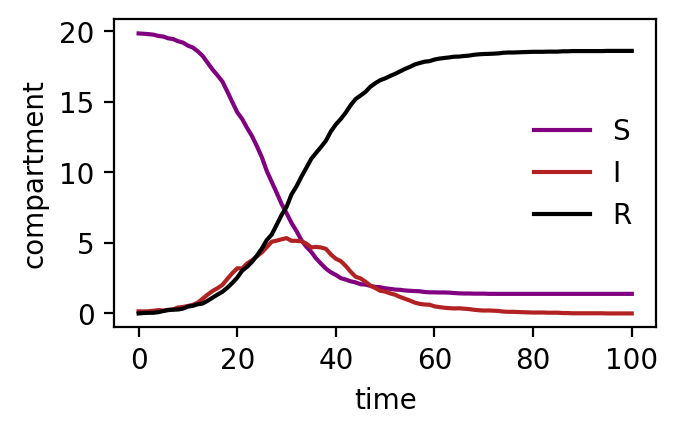

Epidemic curve

figure = plt.figure(figsize=(3.5,2))
plt.plot(time, S_total, label='S', color='purple')
plt.plot(time, I_total, label='I', color='firebrick')
plt.plot(time, R_total, label='R', color='k')
plt.legend(frameon=False, loc='center right')
plt.xlabel("time")
plt.ylabel("compartment")
plt.show()

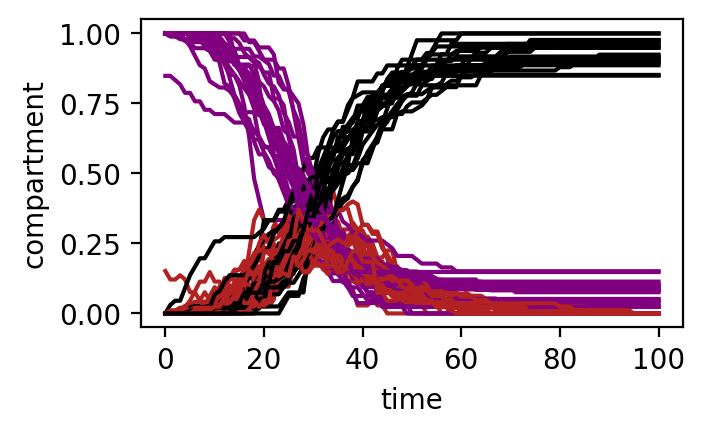

Ejercicio 1 — Infectados por región

Representa el número de individuos infectados a lo largo del tiempo para cada región.

Preguntas:

  • ¿Alcanzan todas las regiones el pico al mismo tiempo?
  • ¿Qué regiones se infectan primero?
  • ¿De qué depende el orden de infección?
I.shape
(101, 20)
figure = plt.figure(figsize=(3.5,2))


for i in range(M):
    S_i = S[:,i]
    I_i = I[:,i]
    R_i = R[:,i]
    plt.plot(time, S_i, label='S', color='purple')
    plt.plot(time, I_i, label='I', color='firebrick')
    plt.plot(time, R_i, label='R', color='k')


plt.xlabel("time")
plt.ylabel("compartment")
plt.show()

Ejercicio 2 — De simulación a xarray

Convierte la salida de la simulación en un objeto xarray.Dataset.

Sugerencias:

  • Dimensiones: time, region
  • Variables: S, I, R

Preguntas:

  • ¿Cuáles son las dimensiones del dataset?
  • ¿Qué coordenadas puedes definir?
  • ¿Qué ventajas tiene esta representación frente a arrays o dataframes?
import xarray as xr

res_ds = xr.Dataset(data_vars={
                        'I':(['time', 'region'], I),
                        'S':(['time', 'region'], S),
                        'R': (['time', 'region'], R)},
           coords={'time':time, 'region':region_ids})

Ejercicio 3 — Origen de la epidemia

Modifica la región inicial donde comienza la infección.

Preguntas:

  • ¿Cómo cambia la propagación?
  • ¿Influye la posición de la región en la red?
  • ¿Qué regiones parecen más “centrales”?

Ejercicios intermedios

Ejercicio 4 — Origen de la epidemia

Modifica la región inicial donde comienza la infección.

Preguntas:

  • ¿Cómo cambia la propagación?
  • ¿Influye la posición de la región en la red?
  • ¿Qué regiones parecen más “centrales”?

Ejercicio 5 — Tiempo hasta el pico

Calcula el tiempo en el que cada región alcanza su pico de infectados.

Preguntas:

  • ¿Están sincronizadas las regiones?
  • ¿Qué factores explican las diferencias?
np.argmax(I_total)
res_ds['I'].argmax('time')
<xarray.DataArray 'I' (region: 20)> Size: 160B
array([29, 27, 34, 19, 25, 33, 25, 29, 38, 34, 34, 40, 32, 23, 38, 30, 31,
       29, 35, 27])
Coordinates:
  * region   (region) <U3 240B 'R0' 'R1' 'R2' 'R3' ... 'R16' 'R17' 'R18' 'R19'

EJERCICIOS AVANZADOS

Ejercicio 6 — Relación con la movilidad

Analiza qué regiones:

  • se infectan antes
  • tienen mayor número de casos

Hipótesis:

  • regiones con mayor conectividad o movilidad reciben antes la infección

¿Se confirma en la simulación?

Ejercicio 7 — Relación con la movilidad

Analiza qué regiones:

  • se infectan antes
  • tienen mayor número de casos

Hipótesis:

  • regiones con mayor conectividad o movilidad reciben antes la infección

¿Se confirma en la simulación?

Ejercicio 8 — Intervención

Reduce la movilidad entre regiones.

Preguntas:

  • ¿Cómo cambia el pico de la epidemia?
  • ¿Se retrasa la propagación?
  • ¿Se reduce el número total de infectados?

Ejercicio 9 — Sensibilidad

Modifica ligeramente el parámetro beta.

Preguntas:

  • ¿El sistema es sensible a pequeños cambios?
  • ¿Cambian mucho los resultados?

Ejercicio — Exploración del modelo

Simula el modelo para distintos valores de beta.

Representa:

  • el pico de infectados en función de beta

Preguntas:

  • ¿Cómo cambia el comportamiento del sistema?
  • ¿Existe un umbral?
