Introducción a los Arrays multidimensionales

Lecture 02

Miguel Ponce de Leon miguel.ponce@bsc.es

2026-05-05

Datos científicos ≠ tablas

Muchos problemas científicos tienen estructura en múltiples dimensiones:

  • tiempo
  • espacio
  • variables

Ejemplos:

  • epidemiología: región × tiempo × edad × variable (casos, muertes, etc)
  • movilidad: origen × destino × tiempo …
  • simulaciones: espacio × tiempo × estado …

Estos datos NO son naturalmente tabulares

Dataframe (formato largo)

Representación de la incidencia

date region age sex cases
t1 A 26-35 M 35
t1 A 26-35 H 39

Representación de la movilidad

date origin destination flow
t1 A B 100
t1 A C 50

¿Dónde está la estructura?

Problema con dataframes

Para representar datos multidimensionales:

  • duplicamos filas (cada combinación)
  • usamos joins para combinar datos
  • alineamos manualmente

Esto introduce complejidad, errores y dificula el análisis y la escalabilidad

Problema con dataframes

Ejemplo real

Para calcular riesgo:

  • calcular densidad de casos:
    • (casos(t, i) / población(i))
  • merge movilidad + densidad de casos (alinear por fecha y región)
  • multiplicar por flujo de movilidad (flow(t, i, j)) por densidad
    • riesgo(t, i, j) = flow(t, i, j) · density(t, i)
  • repetir para cada fecha t

Conlusión: código complejo para algo simple (poco escalable)

Idea clave

La estructura del dato debe reflejar la estructura del problema

Array

flow(t, i, j)

La estructura es explícita

  • dimensión tiempo
  • dimensión origen
  • dimensión destino

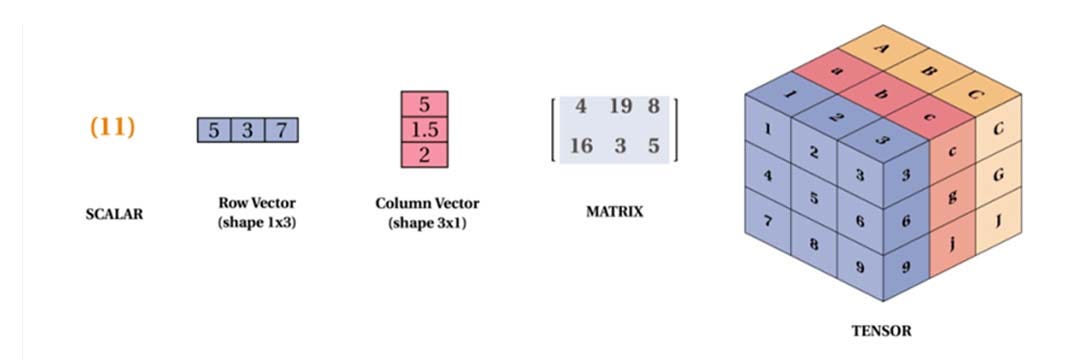

Arrays multidimensionales

Un array es una colección de valores organizados en una estructura regular.

Dependiendo de la cantidad de dimensiones:

  • 0D → escalar
  • 1D → vector
  • 2D → matriz
  • nD → tensor

Figure source: https://medium.com/@fathahka/scalar-vector-matrix-tensor-in-linear-algr-f1bc673fa4eb

Notación

Un tensor de dimensión \(n\) se denota como:

\(X \in \mathbb{R}^{d_1 \times d_2 \times \cdots \times d_n}\)

donde \(d_i\) es la dimensión \(i\)-ésima

Ejemplo: matriz origen-destino

\(X(t, i, j)\): tensor de dimensión 3 con dimensiones:

  • t → tiempo: \({t_1, t_2, ..., t_T}\)
  • i → origen: \({i_1, i_2, ..., i_M}\)
  • j → destino: \({j_1, j_2, ..., j_M}\)

Dimensiones

Las dimensiones definen la estructura del array:

  • tiempo: \(t \in \lbrace t_1, t_2, ..., t_T \rbrace\)
  • región: \(i \in \lbrace i_1, i_2, ..., i_M \rbrace\)
  • origen/destino: \(j \in \lbrace j_1, j_2, ..., j_M \rbrace\)
  • sexo: \(s \in \lbrace M, H \rbrace\)
  • etc

Cada dimensión tiene un significado específico y puede ser manipulada de forma independiente

Operaciones básicas en arrays: indexado

Los índices permiten acceder a los valores específicos dentro del array

Acceder a un elemento:

  • Notación matemática: \(X(t, i, j)\) o \(X_{t, i, j}\)
  • Notación en código: X[t, i, j]

Seleccionar un subconjunto (slice):

X[t, :, :] → todos los orígenes y destinos en el tiempo \(t\)

Los índices pueden entenderse como coordenadas en un espacio multidimensional

Operaciones básicas en arrays: Transposición (I)

La transposición es una operación que reordena las dimensiones de un array.

En el caso de una matriz (2D), la transposición intercambia filas por columnas.

Matriz original (2×3)

\(A = \begin{bmatrix} 1 & 2 & 3 \\ 4 & 5 & 6 \end{bmatrix}\)

Matriz transpuesta (3×2)

\(A^T = \begin{bmatrix} 1 & 4 \\ 2 & 5 \\ 3 & 6 \end{bmatrix}\)

Operaciones básicas en arrays: Transposición (II)

En nd-arrays, la transposición puede reordenar cualquier combinación de dimensiones.

  • \(X(t, i, j)\) → \(X(t, j, i)\)
  • En código: X.transpose(0, 2, 1)

Ejemplo:

Array original \(X(t, i, j)\)

\(X = \begin{bmatrix} \begin{bmatrix} 1 & 2 \\ 3 & 4 \end{bmatrix} , \begin{bmatrix} 5 & 6 \\ 7 & 8 \end{bmatrix} \end{bmatrix}\)

Dimensiones: \((t, i, j)\)

Transposición \(X^T\)

\(X^T = \begin{bmatrix} \begin{bmatrix} 1 & 3 \\ 2 & 4 \end{bmatrix} , \begin{bmatrix} 5 & 7 \\ 6 & 8 \end{bmatrix} \end{bmatrix}\)

Dimensiones: \((t, j, i)\)

Importante: la transposición reordena las dimensiones de un array

Reorganización de dimensiones (reshape)

A veces necesitamos:

  • cambiar orden de dimensiones
  • añadir/eliminar dimensiones

El reshape permite cambiar la forma del array sin modificar los datos (e.g. convertir una matriz esparsa en una matriz densa)

Ejemplo: (10, 5) → (5, 10)

El flatten convierte un array multidimensional en un vector (útil para machine learning y almacenamiento):

Ejemplo: (10, 5) → (50,)

Reducciones

Operaciones sobre dimensiones específicas:

  • suma
  • media
  • máximo

Ejemplos

\(\sum_j X(t, i, j)\) → nº total de viajes saliente desde \(i\)

X.sum(axis=2) → en código

\(\frac{1}{N} \sum_j X(t, i, j)\) → promedio saliente desde \(i\)

X.mean(axis=2) → en código

Producto elemento a elemento (product wise)

Nos sirve para combinar información de dos arrays con la misma forma (shape)

Y(t, i, j) = A(t, i, j) · B(t, i, j)

Ejemplo: casos normalizados por población

  • Los caso tiene dimensión \(t \times i\) y la población tiene dimensión \(i\), donde \(t\) es la fecha (o tiempo) e \(i\) es la región.
  • Para obtener casos por población, necesitamos dividir cada elemento de casos por el elemento correspondiente de población
  • casos(t) por 100.000 habitantes = casos(t) / población

Pero, ¿que pasa si los arrays tienen dimensiones distintas?

Broadcasting

Permite combinar datos con distinta dimensionalidad sin necesidad de reestructurar explícitamente

Esto se logra extendiendo automáticamente las dimensiones más pequeñas para que coincidan con las más grandes

Ejemplo: riesgo asociado a la movildiad

  • flow(t, i, j) (viajes entre \(i\) y \(j\) en el tiempo \(t\))
  • density(t, i) (casos activos en \(i\) por población en el tiempo \(t\))

Resultado:

risk(t, i, j) = flow(t, i, j) · density(t, i)

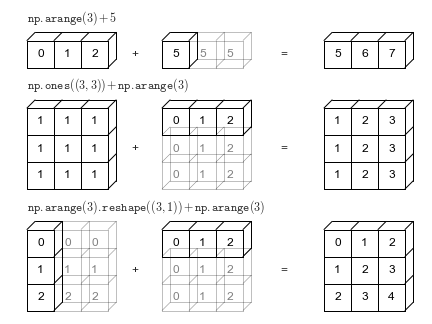

Broadcasting

Source: https://jakevdp.github.io/PythonDataScienceHandbook/

Broadcasting: reglas

La difusión de datos en NumPy sigue un conjunto estricto de reglas para determinar la interacción entre dos arreglos:

  1. Si los dos arreglos difieren en su número de dimensiones, el arreglo con menos dimensiones se rellena con unos en su lado izquierdo.

  2. Si el tamaño de los dos arreglos no coincide en ninguna dimensión, el arreglo con un tamaño igual a 1 en esa dimensión se expande para que coincida con el otro.

  3. Si en alguna dimensión los tamaños no coinciden y ninguno es igual a 1, se genera un error.

De momento no entraremos en detalles, pero es importante saber que existen estas reglas

Comparación

Dataframes

  • estructura implícita
  • operaciones indirectas
  • joins necesarios

tabla larga → difícil de razonar

Arrays

  • estructura explícita
  • operaciones directas
  • broadcasting

estructura explícita → fácil de razonar

Además los arrays se almacenan de forma contigua en memoria lo que permite realizar:

  • operaciones rápidas
  • vectorización

Representación del problema

Elegir cómo representamos los datos:

  • define cómo pensamos
  • define qué errores cometemos
  • define qué código escribimos

importante para escribir código más claro y con menos errores

Coordenadas. Cada dimensión tiene valores asociados:

  • tiempo → fechas
  • región → nombres
  • edad → rangos

Esto convierte índices en información interpretable!

Problema

Los arrays de NumPy:

  • usan índices numéricos
  • no tienen etiquetas
  • son propensos a errores

X[3, 5, 2] ¿qué significa 3?

  • ¿fecha?
  • ¿región?

no lo sabemos, y es fácil confundir el orden de las dimensiones. X[3, 5, 2] es difícil de interpretar y propenso a errores.

Errores comunes

  • confundir dimensiones
  • asumir orden incorrecto
  • perder estructura al transformar
  • escribir código complejo para manejar estas confusiones

Índices vs coordenadas

En NumPy:

X[3, 5, 2]

no sabemos qué significa cada dimensión

En problemas reales:

  • t = “2020-03-15”
  • i = “Madrid”
  • j = “Barcelona”

necesitamos coordenadas con significado

La solución

Necesitamos

  • arrays multidimensionales
  • con significado semántico

Es decir, necesitamos:

  • dimensiones con nombre
  • índices con etiquetas

Esto es xarray!!

Que es Xarray?

  • es una biblioteca de Python para trabajar con arrays multidimensionales etiquetados.
  • introduce etiquetas en forma de dimensiones, coordenadas y atributos sobre matrices multidimensionales (similares a NumPy)
  • permite una experiencia de desarrollo más intuitiva, concisa y con menos errores.

Proporciona:

  • DataArray que combina la eficiencia de los arrays de numpy con la flexibilidad de las etiquetas.
  • Dataset que es una colección de DataArrays con dimensiones compartidas.

Xarray: estructuras de datos



Source: https://xarray.dev/

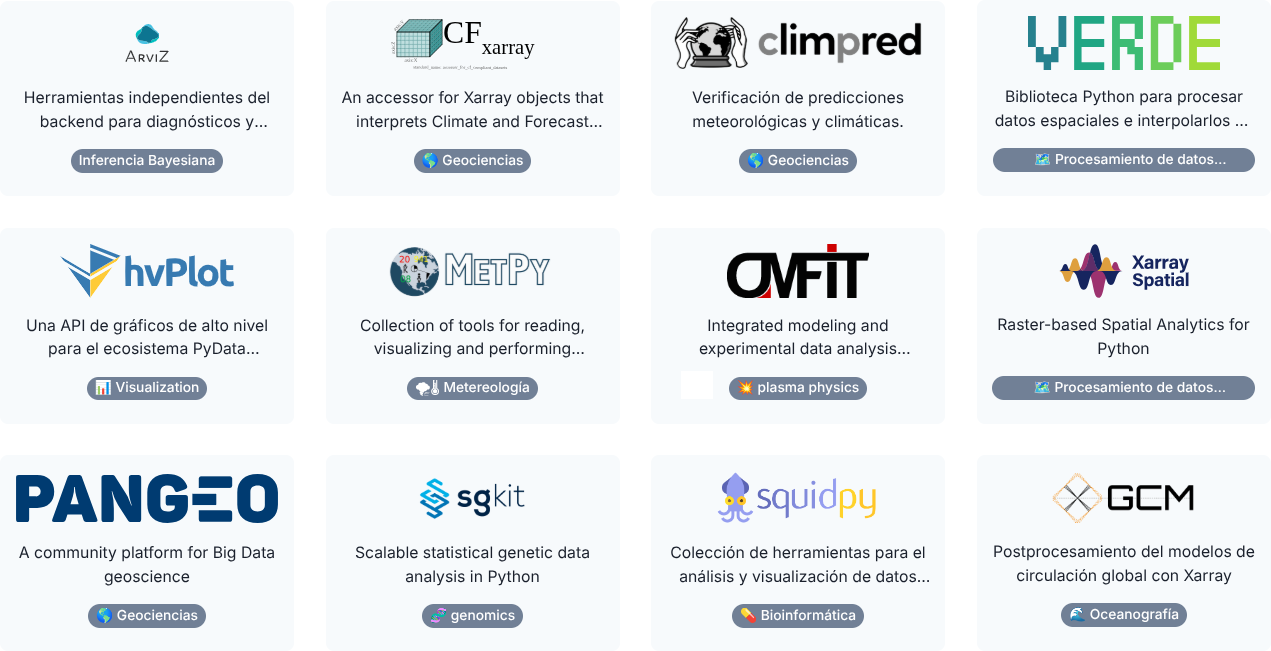

Xarray ecosystem

Source: https://xarray.dev/

Problema: almacenamiento de datos multidimensionales

¿Cómo guardamos:

  • flow(t, i, j)

en un fichero?

CSV:

  • no tiene dimensiones
  • pierde estructura
  • difícil de reconstruir

no es es un formato adecuado

Formatos multidimensionales

Formatos diseñados para arrays:

  • NetCDF
  • HDF5
  • Zarr

Permiten:

  • almacenar dimensiones
  • guardar coordenadas
  • acceder parcialmente a los datos

NetCDF

Formato utilizado para el almacenamiento y procesamiento de grandes cantidades de datos, especialmente en meteorología y ciencias de la tierra.

Sus características son:

  • Autodescribiente: contiene una descripción de su contenido.
  • Portable: es accesible por sistemas operativos con diferentes maneras de almacenar enteros, caracteres y números de punto flotante.
  • Escalable: subconjuntos de grandes bases de datos son accesibles incluso desde máquinas remotas.
  • Complementable: datos nuevos pueden ser agregados sin modificaciones extremas a los datos anteriores de un archivo.
  • Compartible: mientras un editor agrega datos otros varios editores del archivo pueden continuar su lectura de datos.
  • Compatible: la compatibilidad con versiones anteriores será conservada.

Xarray y NetCDF

Xarray trabaja directamente con NetCDF:

  • leer datasets
  • manipular arrays
  • guardar resultados
    Entonces la integración directa

Parte práctica

El objetivo de la parte práctica es aplicar los conceptos vistos en clase a un problema real.

Trabajaremos con datos de:

  • movilidad poblacional
  • epidemiología

Estructura de la práctica

La práctica se divide en dos partes:

  1. Warm-up con xarray
  2. Caso de estudio del curso

Parte I — Warm-up

Introducción práctica a xarray utilizando ejemplos simples.

Objetivos:

  • entender DataArray y Dataset
  • trabajar con dimensiones y coordenadas
  • aprender operaciones básicas
  • introducir broadcasting

¿Por qué un warm-up?

xarray introduce una forma distinta de trabajar con datos.

Antes de aplicarlo a un problema real, necesitamos:

  • familiarizarnos con la sintaxis
  • entender los conceptos básicos
  • evitar errores comunes

En esta parte vamos a introducir las ideas básicas de xarray con ejemplos simples, y luego las aplicaremos a nuestro problema real.

Parte II — Caso de estudio

Aplicaremos xarray a un problema real:

  • datos de movilidad
  • datos epidemiológicos

Objetivo

Calcular un indicador de riesgo asociado a la movilidad:

  • incidencia 10 días
  • densidad
  • broadcasting
  • risk(t, i, j) = flow(t, i, j) · density(t, i)

Flujo de trabajo

  1. Convertir dataframes → xarray
  2. Definir dimensiones y coordenadas
  3. Aplicar broadcasting
  4. Calcular métricas
  5. Guardar dataset
  6. Cargar dataset

¿Qué cambia respecto a pandas?

En lugar de:

  • merges
  • groupby
  • alineación manual

Trabajaremos con:

  • arrays multidimensionales
  • operaciones directas

Resultado esperado

Al finalizar la práctica serás capaz de:

  • trabajar con datos multidimensionales
  • usar xarray de forma efectiva
  • simplificar problemas complejos mediante una mejor representación
